# 矢量地图绘制工作手册

# 加载 DXF 文件

  1. 点击左侧工具栏中的 添加矢量图层 加载 DXF 文件

添加字段

  1. 在弹出的面板中, 源类型 选择 文件; 编码选择 UTF-8, 然后打开文件

打开文件

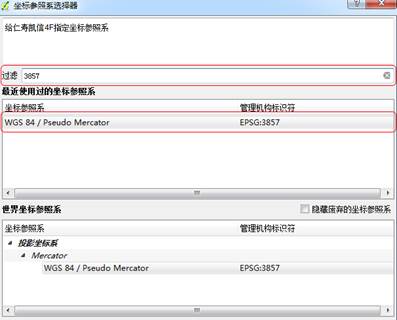

  1. 在坐标参照系选择器 中, 在 过滤 栏中输入 3857, 然后选择 管理机构标识符EPSG 3857 的坐标参照系

坐标系

  1. 请选择要添加的矢量图层 面板中只选择 线图层

图层选择

  1. 在弹出的对话框中, 直接选择 最近使用过的坐标参照系 栏中的 EPSG 3857

坐标系选择

  1. 导入文件

导入文件

# 导出.SHP 文件

在图层面板中, 选择刚才导入的线图层, 右键 - 另存为

导出 shp

图层面板中就会多出一个另外存储好的文件

图层面板

# 检查线完整性并修复

  1. 点击工具栏中的 拓扑结构检查器

拓扑结构检查器

  1. 在右下角出现的 拓扑检查面板 中点击 设置

拓扑结构设置

  1. 拓扑规则设置 中, 左边下拉栏中选择之前另存为的图层, 右边下拉栏中选择 不允许有悬挂 (这里选择的是线不允许有悬挂, 即线应为闭合线)

拓扑规则设置

  1. 拓扑检查面板 中, 勾选下方的 显示错误, 再点击 全部检验

拓扑检查面板

如果有错误, 会以红点标注在图中相应位置

拓扑检查标注

  1. 修复线连接性, 进入 编辑模式, 选择 节点工具

编辑模式

节点工具

  1. 打开设置-吸附选项

吸附

设置 吸附模式, 吸附点容差值

吸附设置

  1. 对悬挂点进行拖拽, 使其吸附到另一个节点.

编辑节点1

编辑节点2

# 运用转换工具将线转换为面

(注 本文因面图层存在图形缺失问题, 故导出线图层, 若面图层完整, 则直接导出面图层而不需要进行类型转换)

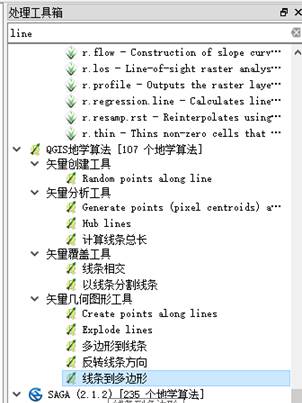

  1. 在屏幕右边 处理工具箱 中搜索 line, 运行 线条到多边形 工具

线条到多边形

  1. 线条到多边形 面板中, 运行 保存到文件

保存到文件

保存到文件

编码一定改为 UTF8

编码

最后点击 运行

图层面板中就会多出刚刚由线创建的多边形图层

多边形图层

# 新建路网

  1. 新建 shapefile 图层

新建 shapefile 图层

  1. New Shapefile Layer 面板中, 选择 线条; 编码只能为 UTF-8; 坐标系为 EPSG 3857

图层设置

  1. 绘制路网, 打开 编辑 模式, 并点击 添加要素

切换编辑

添加要素

  1. 在空白处点击右键, 打开 高级数字化面板

高级数字化面板

高级数字化面板

点击 启用, 可以保持线条的水平垂直走向

水平垂直

  1. 左键点击开始绘制, 单击左键添加折点, 右键结束绘制

结束绘制

TIP

这里可将吸附设置中的对象改为全部图层

结束并保存绘制

保存绘制

# 按折点将路网切分

  1. 打开 ArcMap, 点击添加数据, 在弹出的面板中点击增加文件夹选择文件夹再添加之前编辑好的路网文件

添加数据

添加数据

  1. 运行 ArcToolBox - 数据管理工具 - 要素 - 要素转线

ArcToolBox

  1. ArcToolbox 列表中选择 数据管理工具 -- 要素 -- 要素转线 命令

要素转线

  1. 要素转线 面板中, 在 输入要素 下拉栏中选择要转换的图层, 输出要素类 中选择好存储的文件夹及文件名

存储文件夹

转换好后, 图层面板中就会多出图层新增

要素转线仅将交点处分割, 对于拐角处并没有完全切分, 需继续点击 要素 中的折点分割路网分割 图层进行全部切分

路网分割

  1. 转换好的 .shp 文件可以直接拖入 QGIS 的图层面板中

导入 qgis

如果在 ArcGIS 中工具运行失败, 请返回 QGIS 检查道路是否存在长度为 0 的道路, 并将其删除.或者运行拓扑检查工具, 删除无效的道路.

删除无效的道路

删除无效的道路

# 添加路网额外折点

在需要增加标识的地方路段添加折点, 即对线段进行切分

线段切分

比如在高亮线段处红色点有一个大屏, 我们需要在此处添加一个折点使其能够作为导航起始点.

  1. 进入 编辑 状态, 再点击 分割要素

编辑

分割要素

  1. 在需要切分线段两侧单击, 形成切割线, 右键完成编辑

切割线1

切割线2

# 安装 networks 插件

QGIS 插件-管理并安装插件-搜索 networks-安装插件

networks

Networks 插件默认安装在 菜单栏 - 矢量 选项中

networks

# 编码路网并生成节点

  1. 点击 矢量, 选择 Networks --Build Graph

Build Graph

  1. 在弹出的对话框中勾选 Load node layer in active map, 然后将点的 SHP 文件存储在相应文件夹中

前缀

此插件将对当前选择中的线图层进行编码, 并生成对应节点, 弹出对话框为保存的节点名字与路径.

TIP

prefix 为节点编码前缀, 一般根据项目的 prefix_id 填写; Load node layer in active map 是将生成的点图层添加到当前面板中

若是不能成功生成点图层, 则检查线是否是由多段线绘制(由 cad 绘制另存为的 dxf)

生成点

# 检查路网与折点的匹配关系

  1. 点击 图层标签选项, 显示点图层的标注

图层标签选项

  1. 检查是否存在重合点, 缺失点的情况.如缺失或重合, 需对线图层进行修复编辑, 再重做路网编码与节点生成.

重合点

# 对线图层添加属性(道路长度)

  1. 在图层面板选择所需编辑的路网图层, 右键点击 打开属性表

打开属性表

  1. 属性表 面板中, 点击开始编辑开始编辑, 再点击新建字段新建字段

  2. 添加字段 中, 名称 中输入 length, 长度 中输入 10

添加字段

结果如图

添加字段

  1. 选定字段计算器类型为 length, 进行编辑字段计算

选择字段

  1. 表达式对话框 中, 输入表达式为 $length,

表达式对话框

再进行 全部更新

全部更新

全部更新

length 即线段长度值.

# 添加反向道路长度

  1. 在路网图层的属性表中, 新增字段 reverse, 运行字段计算器 reverse = length

reverse

  1. 再点击 全部更新

全部更新

# 对点图层添加属性

若点图层无法显示, 使用矢量 - 数据管理工具 - 定义当前投影, 将坐标系定义到 EPSG 3857

定义当前投影

  1. 打开点图层属性表, 打开编辑, 添加字段 name, 类型为 文本, 长度为 50

添加字段

  1. 对照图形, 用选择按钮选取需要的点.

选择点

属性表窗口中左下角将显示所有要素切换为显示选中要素

选中要素 选中要素

在 name 栏中输入折点名字, 如 肯德基

搜索节点

或者使用多项选择, 然后在字段计算器进行编辑

多项选择

更新所选即可.

# 数据导出格式要求

数据导出均以 GeoJSON 格式导出

数据导出

数据导出

格式: GeoJSON
坐标系: EPSG 3857
编码: UTF-8
命名方式: `{map_id}_{地图名}_{图层类型}` (全以数字和英文标注)
命名示例: `689_4F_polygon`, `689_B1_line`, `689_B1_point`
其他: label 图层不需要导出

WARNING

689 为项目的 map_id 每个项目以及每层数据的 map_id 都是唯一的

矢量地图还需要导出一份文件

格式: GeoJSON
坐标系: EPSG 4326
编码: UTF-8
命名方式: `map{类型}_{map_id}`
命名示例: `mapPolygon_689`, `mapLabel_689`

# 样式导出格式要求

.qml 文件导出, 详细文档见样式设置手册

上次更新时间: 2021年8月23日 15:56
